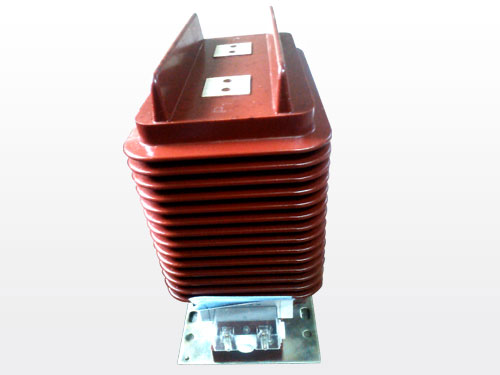

LZZBJ9--35型电流互感器为环氧树脂缘、户内型、全封闭、支柱式结构的电流互感器，适用于额定电压35KV、额定频率50Hz的交流电力系统中作电流、电能测量及继电保护用。
二、使用条件
产品性能符合IEC标准和GB1208-2006《电流互感器》
额定绝缘水平: 40.5/95/200kV
负荷功率因数: cosφ=0.8
额定频率: 50Hz
额定二次电流 :5A或1A
局部放电水平: 符合GB5583-85标准，其局部放电不大于10PC
三、安装须知
1. 在安装时二次绕组不能开路，当一次通过电流时，二次绕组磁通增大，会产生很高的电压，破坏绝缘和对设备人身造成危险。
2.把母排接在电流互感器的一次接线铜板上，二次电流从1S1 1S2或是2S1 2S2输出。
3.安装地板上有四个安装孔直接固定在铁板上，把地线直接从安装地板上引出。
四、技术参数表
| 额定电流比（A） | 准确级组合 | 额定二次输出 （VA） |
短时热电流 （KA） |
动稳定电流 （KA） |
| 10 | 0.2/10P15 0.5/10P15 0.2/10P10 0.5/10P10 0.5S/5P10 0.2S/5P10 0.2S/10P20 0.5/0.2S/10P10 0.2S/10P10/10P10 5P20/5P20 |
10/15 15/15 15/20 |
1.5 | 3.8 |
| 15 | 2 | 5 | ||
| 20 | 3 | 7.5 | ||
| 30 | 5 | 12.5 | ||
| 40 | 6.3 | 15 | ||
| 50 | 8.1 | 20 | ||
| 75 | 16.2 | 40.5 | ||
| 100 | 21.6 | 54 | ||
| 150-300 | 36 | 80 | ||
| 400-600 | 45 | 112.5 | ||
| 1000-1500/5 | 80 | 160 | ||
| 2000-2500/5 | 100 | 160 | ||
| 3000/5 | 100 | 180 |

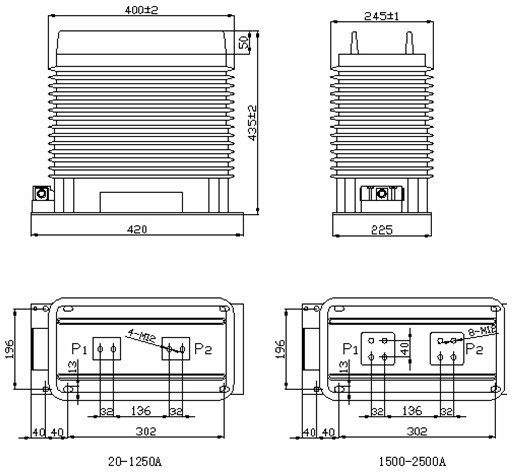

五、外形尺寸图
